KNX

Wippe 1fach Duroplast Serie AS alpinweiß

Wippe 2fach Duroplast Serie AS alpinweiß

Wippe 1fach Duroplast Serie CD alpinweiß

Wippe 2fach mit Pfeilsymbolen Duroplast Serie AS alpinweiß

Wippe mit Rahmen 1fach mit Rahmen Duroplast Serie AS alpinweiß

Wippe 1fach mit Lichtleiter Duroplast Serie AS alpinweiß

Die Universal-Schnittstelle hat 2 Kanäle. Diese können mit Hilfe der ETS als Eingang oder Ausgang parametriert werden. Konventionelle Taster, Hilfskontakte, Leuchtdioden und das elektronische Relais ER/U 1.1 können an den Anschlussleitungen angeschlossen werden. Diese können bis 10 m verlängert werden. Die Kontaktabfragespannung und die Speisespannung für die LEDs werden vom Gerät zur Verfügung gestellt, die Vorwiderstände für die LEDs sind integriert.

Wippe 2fach Duroplast Serie CD alpinweiß

Wippenset 3f Beschriftungsfeld System 55 Klar/reinweiß glänzend

Serienwippe mit Rahmen 2fach mit Rahmen Duroplast Serie AS alpinweiß

Wippe 1fach Duroplast Serie AS weiß

KNX Decken-Präsenzmelder mit 360° Erfassungsbereich. Reichweite von bis zu 8 m im Durchmesser bei einer empfohlenen Montagehöhe von 3 m für Komfort-Anwendungen. Verwendbar im Bussystem KNX (EIB), TP (2-Draht-Bus) in Verbindung mit anderen KNX-Komponenten. Parameter- und Funktionseinstellung über die ETS (Engineering-Tool-Software). Kommunikationsobjekte (vollständige Auflistung der Kommunikationsobjekte auf www.esylux.com). - Ausgang Lichtwert (2 Byte). - Statusmeldung. - Verwendbar als "Master" oder "Slave". - KNX-Tasteransteuerung für Lichtkanäle. - Voll- oder Halbautomatik. - Testbetrieb. . Standardausführung als Unterputzgerät. Aufputzmontage möglich.

Wippe 1fach Thermoplast Serie A alpinweiß

Die KNX-Spannungsversorgung 640 mA erzeugt und überwacht die KNX-Systemspannung (SELV). Mit der integrierten Drossel wird die Buslinie von der Spannungsversorgung entkoppelt. Der Spannungsausgang ist kurzschlussfest und überlastsicher. Die zweifarbige LED zeigt den Status des Gerätes an. Das Gerät verfügt über einen zusätzlichen kurzschlussfesten und überlastsicheren 30 V DC-Spannungsausgang. Dieser kann zur Speisung einer weiteren Buslinie(in Verbindung mit einer separaten Drossel) verwendet werden. Die Spannungsversorgung verfügt über einen Weitbereichseingang für die Versorgungsspannung im Bereich 85…265 V AC,50/60 Hz.

Die Evolution der Perfektion. Der sensIQ S ist ebenso vollkommen wie sein großes Vorbild. Für außen und innen, ideal für Hauseingänge, Laderampen, bis 5 m Montagehöhe, 4-fach Sensorsystem zur Optimal-Überwachung im 3x100° Erfassungswinkel, 20 m Reichweite (tangential), metergenaue Reichweiteneinstellung in 3 unabhängige Richtungen. Fernbedienung und Eckwandhalter inklusive. Einstellungen via ETS-Software, Fernbedienung, Bus, Smart Remote, Fernbedienung inklusive

Wippenset 1f Beschriftungsfeld System 55 Klar/reinweiß glänzend

Die KNX-Spannungsversorgung 640 mA mit Diagnosefunktion und erweiterte LED Anzeige erzeugt und überwacht die KNX-Systemspannung (SELV). Mit der integrierten Drossel wird die Buslinie von der Spannungsversorgung entkoppelt. Der Spannungsausgang ist kurzschlussfest und überlastsicher. Die zweifarbige LED zeigt den Status des Gerätes an. Das Gerät verfügt über einen zusätzlichen kurzschlussfesten und überlastsicheren 30 V DC-Spannungsausgang. Dieser kann zur Speisung einer weiteren Buslinie(in Verbindung mit einer separaten Drossel) verwendet werden. Die Spannungsversorgung verfügt über einen Weitbereichseingang für die Versorgungsspannung im Bereich 85…265 V AC,50/60 Hz.

KNX Design-Deckeneinbau-Präsenzmelder mit 360° Erfassungsbereich

Tastsens.4 Standard 3f KNX System 55

Die Evolution der Perfektion. Der sensIQ S ist ebenso vollkommen wie sein großes Vorbild. Für außen und innen, ideal für Hauseingänge, Laderampen, bis 5 m Montagehöhe, 4-fach Sensorsystem zur Optimal-Überwachung im 3x100° Erfassungswinkel, 20 m Reichweite (tangential), metergenaue Reichweiteneinstellung in 3 unabhängige Richtungen. Fernbedienung und Eckwandhalter inklusive.

Tastsens.4 Standard 2f KNX System 55

Zur Aufputz-Montage eines Busch-Präsenzmelder KNX 6131/30-xxx(-500), eines Busch-Präsenzmelder Premium KNX 6131/31-xxx(-500), eines Busch-Präsenzmelder Corridor KNX 6131/50-xxx(-500), eines Busch-Präsenzmelder Corridor Premium KNX 6131/51-xxx(-500) oder dem Busch-Wächter® Sky KNX 6131/40-24(-500).

Busankoppler UP KNX.Busankoppler Up, Schnittstelle zwischen Anwendermodul und Busleitung. Für die Montage in handelsübliche 60 mm Schalterdosen, Busanschluss über Anschlussklemme. Für Schraubbefestigung über Tragplatte oder integrierte Befestigungskrallen, Anschlussklemmen für externen Temperaturfühler. Für die Inbetriebnahme mit ETS 4 oder höher und System easy.

Montagerahmen zur Montage des Busch-SmartTouch 10-Zoll ST/U10.x.1(1)-8xx. Der Montagerahmen ermöglicht die Montage auf einer Standard-Unterputzdose, Montagedose 6136/UP, Montagedose MT701 UP-KAST2, Montagedose ComfortPanel-Dose 8136/01 UP(-500) oder direkt auf die Wand oder auf Tischständer 83506

KNX Bewegungsmelder mit 230° Erfassungsbereich und großer Reichweite

Der 6A Combi-Aktor besitzt 16 unabhängige Schaltrelais mit denen individuell elektrische Verbraucher oder paarweise 230V AC Jalousien über ABB i-bus® geschaltet werden können. Eine manuelle Bedienung der Ausgänge ist möglich. Der Schalt- oder Fahrzustand des Ausgangs wird angezeigt. Manuelle Bedienung des Gerätes kann gesperrt werden. Es handelt sich um ein KNX-Gerät und benötigt keine zusätzliche Spannungsversorgung.

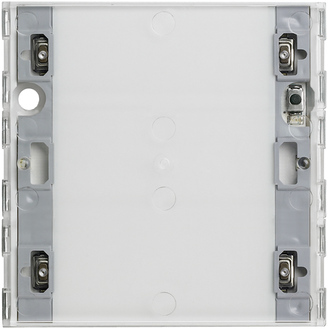

Tastsens.4 Standard 1f KNX System 55

Zum Kontaktieren von Wippe 2-fach 6230-2x-xxx, 6231-2x-xxx, 6232-2x-xxx, 6233-2x-xxx und 6234-2x-xxx. Mit integriertem Temperaturfühler. Unterstützung der KNX-Funktionen durch innovatives Farbkonzept (gelb=Beleuchtung, blau=Jalousie, orange=RTR, magenta=Szene und weiß=neutral/keine Funktionszuordnung) oder Standardbeleuchtung rot/grün. Mit Mittelstellung. Der Busanschluss erfolgt über die beiliegende Busklemme. Ab ETS4: Inbetriebnahme über native ETS-Applikation

7 Sinne für intelligente Gebäude. Mit Multisensor True Presence® KNX lassen sich neben menschlicher Präsenz auch Helligkeit, Raumtemperatur, Luftfeuchte, Luftqualität, flüchtige organische Verbindungen (VOC) und CO2 ermitteln. Dem Multisensor True Presence® KNX bleibt nichts verborgen. Ergebnis: mehr Effizienz, mehr Gesundheit, mehr Sicherheit und mehr Komfort.

Wippe 1fach Aluminium eloxiert Serie CD platin

REG-Geräte zum Schalten und Dimmen über ABB i-bus® von 2, 4 bzw. 8 unabhängigen Leuchtengruppen aus elektr. Vorschaltgeräten mit 1-10V Steuerschnittstelle. Pro Kanal kann mit potentialfreien Lastrelais (16A-AC1) die Versorgungsspannung der Vorschaltgeräte über ABB i-bus® oder manuell ein- und ausgeschaltet werden. Schaltzustandanzeige vorhanden. Keine Spannungsversorgung erforderlich.

Tastsens.3 Komfort 1f KNX System 55

Tastensatz 2fach F50 Serie LS alpinweiß

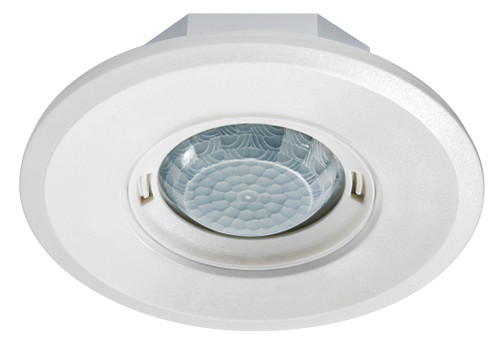

Präsenzmelder mit 360° Erfassungsbereich für die Deckenmontage

Erfassungsbereich (bei 2,5 m, 3 m und 4 m Montagehöhe): kreisförmig. Sitzende Personen Ø: max. 5 m, max. 6,5 m und max. 9 m. Gehende Personen Ø: max. 6,5 m, max. 8 m und max. 10,5 m. Aufbauhöhe 16 mm. Mit 2-Kanälen. Zum gezielten Ab- und Zuschalten von Lichtbändern in Abhängigkeit der Raumhelligkeit. Regelung auch in Abhängigkeit von der Bewegung möglich. Einsatz des Gerätes als Präsenz- und/oder Bewegungsmelder. Melder-Applikation mit 2-stufiger Abschaltfunktion. Melder-Applikation mit integrierter Überwachungsfunktion. Konstantlichtschalter mit bis zu 2 unabhängigen Kanälen. Konstantlichtschalter mit max. 2 Ausgängen zum helligkeitsabhängigen Schalten von zwei Lichtbändern im Raum. Mit integriertem KNX-Busankoppler. Geeignet für abgehängte Decken mit eine Plattenstärke von 9 bis 25 mm. Einbaulochmaß: Ø 68 mm. Geeignet für die Aufputzmontage in Kombination mit einem AP-Gehäuse. Passt nicht in die British Standard und VDE Unterputzdose. Empfehlung: HaloX-O UP-Dose von Kaiser (Art.-Nr. 1290-40) mit entsprechender Abdeckung (1290-47 oder 1290-85 für Sichtbeton) oder IBTronic H120-68 von Spelsberg (Art.-Nr. 97600501).

Tastsensor-Modul 2fach mit integriertem Busankoppler KNX Q.x/K.x

Abdeckung für Tastsensor-Modul 1fach mit Linse Q.1/Q.3 polarweiß, samt

Wippenset 3f Beschriftungsfeld System 55 Klar/Anthrazit

Universalaktor 2-fach, UP, 10 A, 230 V AC, 14 µF, 2 EVG. UP-Ausführung mit monostabilen Relais. Strom max. 10 A bei ohmscher Last, 14 µF / 2 EVG. Mit Sonnenstandsberechnung / Beschattung. Kann als Schaltaktor 2-fach oder als Jalousieaktor 1-fach eingesetzt werden. Heizungsansteuerung mit PWM 0-100 %. Praxisnahe Lüftungsfunktion (Fenster geöffnet/gekippt). Automatische Beschattung/Lamellennachführung mit Sonnenstandsberechnung. Zeitfunktionen (Ein-/Ausschaltverzögerung, Treppenlichtfunktion). Rückmeldefunktion (aktiv/passiv) für alle Kanäle. Logische Verknüpfungen, 8 Szenen je Kanal. Zentralfunktionen und Sperrobjekte zur Zwangsführung. Betriebsart Jalousie/Rollladen einstellbar. Lauf-, Pausen- und Schrittzeit frei einstellbar. Einstellbares Verhalten bei Busspannungsausfall/-wiederkehr. Abmessungen (B x H x T): 41 mm x 41 mm x 22 mm. 3 Jahre Produktgarantie.

Frei programmierbares Touchpanel mit einem 4-Zoll-IPS-Bildschirm mit einer Auflösung von 480x480, der die Steuerung und Überwachung des free@home- oder KNX-Systems ermöglicht. Steuern, beobachten und verwalten Sie Ihre gesamte Installation auf einem Gerät: Schalten - Dimmen - Schieberegler - Jalousie - RGBW-Bedienelement - Stufenschalter - Szenenschalter - Anzeigeelement - Audio-Bedienelement. Das Display enthält einen Helligkeits- und Näherungssensor. Die Bedienung wird mit einem haptischen Feedback unterstützt. Das Display enthält einen integrierten Temperaturregler (RTC) mit integriertem Temperatursensor. Am rückseitigen Eingang kann optional ein Fernfühler (z.B. 6226/T / PT1000) zur Temperaturerfassung angeschlossen werden. Für den Betrieb ist eine zusätzliche Spannungsversorgung 24 VDC (z.B. 6358-101) erforderlich. KNX: Es können bis zu 12 Bedienseiten angelegt werden. Je Seite sind maximal 4 Touch-Oberflächen möglich. Pro Gerät maximal 12 Bedienfunktionen insgesamt. 10 Stk. Szenenaktoren, 10 Stk. Logikfunktionen, 10 Stk. Präsenzsimulationen und Zeitprogramme, 18 Stk. Stör- und Alarmmeldungen. Die Primärfunktion ermöglicht die direkte Bedienung einer Funktion beim Berühren des Displays. Der rückseitige Eingang kann alternativ zum Fernfühler auch als Binäreingang genutzt werden free@home: Es können bis zu 16 Bedienfunktionen auf bis zu 4 Seiten angelegt werden. Je Seite sind maximal 4 Touch-Oberflächen möglich. Die Szenenfunktion, Logikfunktionen, Präsenzsimulation, und Zeitprogramme werden in free@home vom System Access Point bereit gestellt und werden zusätzlich im Display nicht benötigt. Stör- und Alarmmeldungen werden als "Pop up" angezeigt. Der Rückseitige Eingang kann zum Anschluss eines Fernfühlers (z.B. 6226/T / PT1000) genutzt werden
