Dimmschalter

für 230V-Glühlampen und – Halogenlampen, für NV-Halogenlampen mit induktiven Trafo´s und für NV-Halogenlampen mit elektronischen Trafo´s bis 400W, bzw. n x 300 bis 400W mit Leistungszusatz LUD12, Glimmlampenstrom ab 110V = 5mA, mit Drehschalter kann die Dimmgeschwindigkeit eingestellt werden, gleichzeitig wird die Dauer von Soft-Ein und Soft-Aus verändert, mit Kinderzimmerschaltung: beim Einschalten mit längerer Tasterbetätigung wird mit der kleinsten Helligkeit eingeschaltet und langsam hochgedimmt, ohne den Memory-Wert zu verändern, EUD12Z-8..230V UC: wie EUD12NPN, zusätzlich die Universalspannugs-Steuereingänge zentral ein und zentral aus, vom Lastkreis und dem örtlichen Steuereingang galvanisch getrennt, Zentralsteuerfunktionen sind unabhängig voneinander zu- und abschaltbar, es können für die Steuereingänge unterschiedliche Prioritäten eingestellt werden, ACHTUNG: induktive und elektronische Trafo`s dürfen nicht gemeinsam betrieben werden, 1 Teilungseinheit = 18mm breit und 55mm tief Universal-Dimmschalter. Automatische Lampenerkennung. Stand-by-Verlust nur 0,1 Watt. Mindest- oder Maximalhelligkeit und Dimmgeschwindigkeit einstellbar. Mit Kinderzimmer- und Schlummerschaltung. Universal-Dimmschalter, abhängig von den Lüftungsverhältnissen. Dimmbare Energiesparlampen ESL und dimmbare 230V-LED-Lampen zusätzlich abhängig von der Lampenelektronik. Schaltung im Nulldurchgang mit Soft-Ein und Soft-Aus zur Lampenschonung. Universal-Steuerspannung, galvanisch getrennt von der Versorgungs- und Schaltspannung. Keine Mindestlast erforderlich. Kurze Steuerbefehle schalten ein/aus, permanente Ansteuerung verändert die Helligkeit bis zu dem maximalen Wert. Eine Unterbrechung der Ansteuerung ändert die Dimmrichtung. Die eingestellte Helligkeitsstufe bleibt beim Ausschalten gespeichert (Memory). Bei einem Stromausfall werden die Schaltstellung und die Helligkeitsstufe gespeichert und wird gegebenenfalls bei Wiederkehr der Versorgungsspannung eingeschaltet. Ab 110V Steuerspannung Glimmlampenstrom 5mA. Automatische elektronische Überlastsicherung und Übertemperatur-Abschaltung.

Dimmer für DIN-Schiene, mit Memoryfunktion. 2 Funktionsweisen für 3 Lampenarten über Wahlschalter wählbar, die Mindesthelligkeit ist einstellbar. Ausgangskreis 300-500 W. Einschaltdauer(ED) 100 %, minimale Schaltleistung 3 W. Lampenlasten: Glüh- und Halogenlampen 500 W, NV-Halogenlampen über Ringkerntransformator 500 W, NV-Halogenlampen über Eisenkerntransformator 500 W, NV-Halogenlampen über EVG 500 W, dimmbare Energiesparlampen 100 W, dimmbare LED-Lampen 100 W, dimmbarer elektronischer Trafo für 12/24 V-LED 100 W, interner Temperaturschutz, Anschlussspannung 230 V AC

für 230V-Glühlampen und – Halogenlampen, für NV-Halogenlampen mit induktiven Trafo´s und für NV-Halogenlampen mit elektronischen Trafo´s bis 400W, bzw. n x 300 bis 400W mit Leistungszusatz LUD12, Glimmlampenstrom ab 110V = 5mA, mit Drehschalter kann die Dimmgeschwindigkeit eingestellt werden, gleichzeitig wird die Dauer von Soft-Ein und Soft-Aus verändert, mit Kinderzimmerschaltung: beim Einschalten mit längerer Tasterbetätigung wird mit der kleinsten Helligkeit eingeschaltet und langsam hochgedimmt, ohne den Memory-Wert zu verändern, EUD12Z-8..230V UC: wie EUD12NPN, zusätzlich die Universalspannugs-Steuereingänge zentral ein und zentral aus, vom Lastkreis und dem örtlichen Steuereingang galvanisch getrennt, Zentralsteuerfunktionen sind unabhängig voneinander zu- und abschaltbar, es können für die Steuereingänge unterschiedliche Prioritäten eingestellt werden, ACHTUNG: induktive und elektronische Trafo`s dürfen nicht gemeinsam betrieben werden, 1 Teilungseinheit = 18mm breit und 55mm tief Universal-Dimmschalter mit automatischer Lampenerkennung. Stand-by-Verlust nur 0,3 Watt. Mindesthelligkeit, Maximalhelligkeit und Dimmgeschwindigkeit einstellbar. Mit Kinderzimmer- und Schlummerschaltung. 1 Teilungseinheit. Universal-Dimmschalter für Lampen bis 400W, abhängig von den Lüftungsverhältnissen. Dimmbare Energiesparlampen und dimmbare 230V-LED-Lampen zusätzlich abhängig von der Lampenelektronik und der Dimmart. Bis zu 3600W mit Leistungszusätzen an den Anschlüssen X1 und X2. Die Steuereingänge sind von der Versorgungs- und Schaltspannung galvanisch getrennt. Schaltung im Nulldurchgang mit Soft-Ein und Soft-Aus zur Lampenschonung. Bei einem Stromausfall werden die Schaltstellung und die Helligkeitsstufe gespeichert und wird gegebenenfalls bei Wiederkehr der Versorgungsspannung eingeschaltet. Ab 110V Steuerspannung Glimmlampenstrom 5mA (nicht bei RTD). Automatische elektronische Überlastsicherung und Übertemperatur-Abschaltung. Die Funktionen und Zeiten werden gemäß Bedienungsanleitung mit den Tasten MODE und SET eingegeben und auf dem LC-Display angezeigt. Eine Tastensperre ist möglich.

Ohne N-Anschluss, Power MOSFET bis 200W. Stand-by-Verlust nur 0,5 Watt. Mit Steuereingängen für Lichttaster und Lichtschalter. Mindesthelligkeit, Betriebsart und Dimmgeschwindigkeit einstellbar. Für Einbaumontage. 45mm lang, 45mm breit, 18mm tief. Universal-Dimmschalter für R und C-Lasten bis 200W, abhängig von den Lüftungsverhältnissen. Dimmbare 230V-LED-Lampen und ESL in der Betriebsart Phasenabschnitt bis 200W bzw. in der Betriebsart Phasenanschnitt bis 40W, abhängig von den Lüftungsverhältnissen. Bei dimmbaren 230V-LED-Lampen, welche auch im ausgeschalteten Zustand etwas leuchten, muss ein Grundlastelement GLE parallel zur Lampe geschaltet werden. L-Lasten (induktive Lasten, z. B. gewickelte Transformatoren) dürfen nicht angeschlossen werden. Schaltung im Nulldurchgang mit Soft-Ein und Soft-Aus zur Lampenschonung. Versorgungs-, Schalt- und Steuerspannung 230V. Mindestlast 4W. Kurze Steuerbefehle schalten ein/aus, permanente Ansteuerung verändert die Helligkeit bis zum maximalen Wert. Eine Unterbrechung der Ansteuerung ändert die Dimmrichtung. Die eingestellte Helligkeitsstufe bleibt beim Ausschalten gespeichert (Memory). Memory lässt sich durch dreimaliges Drehen des oberen Drehschalters bis zum Rechtsanschlag (max) ausschalten. Dann können auch ESL geschaltet werden. Memory wieder einschalten (Werkseinstellung) durch dreimaliges Drehen bis zum Linksanschlag (min). Bei einem Stromausfall werden die Schaltstellung und die Helligkeitsstufe gespeichert und wird gegebenenfalls bei Wiederkehr der Versorgungsspannung eingeschaltet. Automatische elektronische Überlastsicherung und Übertemperatur-Abschaltung. Mit dem oberen %Lampe-Drehschalter kann die Mindesthelligkeit (voll abgedimmt) eingestellt werden. Mit dem unteren dim speed-Drehschalter wird zwischen der Betriebsart Phasenabschnitt (P-AB) oder Phasenanschnitt (P-AN) gewählt, die Dimmgeschwindigkeit eingestellt und gleichzeitig wird die Dauer von Soft-Ein und Soft-Aus verändert. Für den Fall, dass Lichtschalter nicht durch Lichttaster ersetzt werden können, ist ein eigener Steuereingang für Lichtschalter vorhanden: Wird der geschlossene Schalter wieder kurz geöffnet, dann wird gedimmt, bis er erneut kurz geöffnet wird. Ein Wechsel der Dimmrichtung erfolgt automatisch an den beiden Scheitelpunkten. Zusätz­lich kann die Richtung gewechselt werden, indem der Schalter zweimal kurz geöffnet wird. Mit Kinderzimmerschaltung (nur bei Ansteuerung mit Taster): Beim Einschalten mit längerer Tasterbetätigung wird nach ca.1 Sekunde mit kleinster Helligkeit eingeschaltet und, solange weiter getastet wird, langsam hochgedimmt, ohne die zuletzt gespeicherte Helligkeitsstufe zu verändern. Mit Schlummerschaltung (nur bei Ansteuerung mit Taster): Durch einen Doppelimpuls wird die Beleuchtung von der aktuellen Dimmstellung bis zur Mindesthelligkeit abgedimmt und ausgeschaltet. Die max. Dimmzeit von 60 Minuten ist von der aktuellen Dimmstellung und der eingestellten Mindesthelligkeit abhängig und kann dadurch entsprechend verkürzt werden. Durch kurzes Tasten kann während des Abdimmvorgangs jederzeit ausgeschaltet werden. Ein langes Tasten während des Abdimmvorgangs dimmt hoch und beendet die Schlummerschaltung. Ohne N-Anschluss, daher zur Montage direkt hinter dem Lichttaster oder Lichtschalter geeignet, auch wenn keine N-Leitung vorhanden ist.

Ferndimmer Universal 300W LED/ESL.Ferndimmer zur Steuerung von dimmbaren Energiespar- und LED Lampen, Glühlampen, 230V-Halogenlampen und NV-Halogenlampen mit gewickeltem oder elektronischen Trafo. Automatische Lasterkennung mittels Detektionsverfahren und Lernfunktion über den externen Taster. Memory Funktion dient beim Einschalten zur Ansteuerung des zuletzt eingestellten Wertes. Steuereingang über Phase- oder Neutralleiter möglich. Mit geringem Platzbedarf und niedrigem Standby Verbrauch von 0,2W. Fernbedienung des Dimmers durch Taster auch beleuchtet möglich. Elektronischer Kurzschluss und Übertemperaturschutz.

Ferndimmer Universal 500W LED/ESL.Ferndimmer zur Steuerung von dimmbaren Energiespar- und LED Lampen, Glühlampen, 230V-Halogenlampen und NV-Halogenlampen mit gewickeltem oder elektronischen Trafo. Automatische Lasterkennung mittels Detektionsverfahren und Lernfunktion über den externen Taster. Memory Funktion dient beim Einschalten zur Ansteuerung des zuletzt eingestellten Wertes. Mit geringem Platzbedarf und niedrigem Standby- Verbrauch von 0,2W. Fernbedienung des Dimmers durch Taster auch beleuchtet möglich. Elektronischer Kurzschluss und Über- Temperaturschutz.

Tastdimmer mit Vor-Ort-Bedienung. Optimiert für das Dimmen von Retrofit-LED-Leuchtmitteln (LEDi). Für dimmbare Retrofit-LED-Leuchtmittel (LEDi). Für dimmbare Retrofit-LED-Leuchtmittel (LEDi) an konventionellen oder elektronischen Transformatoren. Für Glühlampen, 230 V-Halogenglühlampen, Niedervolt-Halogenlampen mit konventionellen oder elektronischen Transformatoren und dimmbare Halogen-Energiesparlampen. Mischlastbetrieb LEDi und herkömmliche Leuchtmittel möglich. Mit Memory-, Schlummer-, Wake-Up-, Kinderzimmer-, Zentral-Aus-, Putzlicht- und Zeitfunktion. Für Treppenlichtsteuerungen mit Abschaltautomatik und Warnfunktion gemäß DIN 18015-2. Unterstützt die Einhaltung der Energieeinsparverordnung (EnEV 2014). Geräuscharm durch Einsatz von MOSFET-Transistoren. Kurzschlussfest und überlastsicher (elektronische Sicherung). Mit manuell einstellbarer Betriebsart: Phasenan- / Phasenabschnitt. Mit einstellbarer Minimal- / Maximal-Helligkeit. Mit Lichtwertspeicherung. Bedienung auch über konventionelle Taster (2020 US, 2021/6 UK) möglich. Beleuchtung der Nebenstelle..en-Taster nur mit N-Leiteranschluss möglich. Nebenstelleneingang für kurze Schaltimpulse (Taster) und Dauerkontakt (Schalter/Timer). Nebenstelleneingang als Weitspannungseingang ausgelegt (8-230 V AC/DC) galvanisch getrennt. Nennspannung: 110 - 230 V, +10 % / -10% Nennfrequenz: 50 Hz/60 Hz Nennleistung: 20 - 300 W/VA (Phasenanschnitt in 230 V~ Netzen) Nennleistung: 40 - 800 W/VA (Phasenabschnitt in 230 V~ Netzen)

Ferndimmer 500W Universal Komfort, LED/ESL.Ferndimmer zur Steuerung von dimmbaren Energiespar- und LED Lampen, Glühlampen, 230V-Halogenlampen und NV-Halogenlampen mit gewickeltem oder elektronischen Trafo. Automatische Lasterkennung mittels Detektionsverfahren und Lernfunktion über den externen Taster oder über Zwangsbetrieb mit dem Wahlschalter am Gerät möglich. Mit Komfortfunktionen für Szene, zeitverzögerte Szene, progressives Ausschalten (Gute Nachtfunktion), Standby oder 100% Neuaktivierung. Memory Funktion dient beim Einschalten zur Ansteuerung des zuletzt eingestellten Wertes. Steuereingang über 2 Multispannungseingänge (24-230V AC/DC) möglich. Steuerung über beleuchteten Taster am Gerät oder mit externen Taster möglich. Mit geringem Platzbedarf und niedrigem Standby- Verbrauch von 0,2W. Fernbedienung des Dimmers durch Taster auch beleuchtet möglich. Elektronischer Kurzschluss und Über- Temperaturschutz.

Ferndimmer 300W Universal Komfort, LED/ESL.Ferndimmer zur Steuerung von dimmbaren Energiespar- und LED Lampen, Glühlampen, 230V-Halogenlampen und NV-Halogenlampen mit gewickeltem oder elektronischen Trafo. Automatische Lasterkennung mittels Detektionsverfahren und Lernfunktion über den externen Taster oder über Zwangsbetrieb mit dem Wahlschalter am Gerät möglich. Mit Komfortfunktionen für Progressives Ausschalten (Gute Nachtfunktion), Standby oder 100% Neuaktivierung. Memory Funktion dient beim Einschalten zur Ansteuerung des zuletzt eingestellten Wertes. Steuereingang über Phase- oder Neutralleiter möglich. Mit geringem Platzbedarf und niedrigem Standby-Verbrauch von 0,2W. Fernbedienung des Dimmers durch Taster auch beleuchtet möglich. Elektronischer Kurzschluss und Übertemperaturschutz.

Universaldimmer für R-, L- und C-Lasten mit automatischer Lasterkennung; Einstellbare Mindesthelligkeit (erforderlich für ESL und LEDs); Multispannungs-Eingang, z.B. für Sprechanlagen; Geringer Stand-by-Verbrauch; Memoryfunktion bei Stromausfall; Automatische elektronische Überlast und Übertemperatur-Abschaltung; Dimm-Einschaltfunktion; Permanent EIN-Funktion (Test-Funktion); Keine Mindestlast nötig; Soft-EIN und Soft-AUS schont das Leuchtmittel; Bei Einsatz des 1 Kanal-Dimmboosters DMB 1 T KNX kann die Dimmleistung um 300 W erweitert werden

Universaldimmer für R-, L- und C-Lasten mit automatischer Lasterkennung; Komforteinstellung mit Aufweck- und Schlummerfunktion (auch deaktivierbar), z. B. für Kinderzimmer; Einstellbare Dimmgeschwindigkeit (bei Automatikfunktionen); Ein- und Zweitasterbedienung für einfachste Bedienung; Bis zu 3 Lichtszenen abrufbar über separaten Eingang; Zentral AUS/EIN für max. 10 Dimmkanäle oder Lichtszene für max. 10 Geräte mit einem Taster möglich; Funktion Treppenlicht mit Abdimmfunktion gemäß DIN 18015 – 2 (nachschaltbar, Langzeitfunktion); Steuerbar über Taster oder Schalter z.B. für die Kombination mit Präsenzmeldern oder Zeitschaltuhr; Einstellbare Mindesthelligkeit (erforderlich für ESL und LEDs); Multispannungs-Eingang, z.B. für Sprechanlagen; Geringer Stand-by-Verbrauch; Memoryfunktion bei Stromausfall; Automatische elektronische Überlast und Übertemperatur-Abschaltung; Dimm-Einschaltfunktion; Permanent EIN-Funktion (Test-Funktion); Keine Mindestlast nötig; Soft-EIN und Soft-AUS schont das Leuchtmittel; Bei Einsatz des 1 Kanal-Dimmboosters DMB 1 T KNX kann die Dimmleistung um 300 W erweitert werden

PWM-Dimmschalter mit 4 Kanälen für LED 12-36V DC, je bis 2A. Mindesthelligkeit und Dimmgeschwindigkeit einstellbar. Mit Schlummer- und Lichtweckerschaltung. Zusätzlich mit Lichtszenensteuerung über PC oder mit Funktastern. Verschlüsselter Funk, bidirektionaler Funk und Repeater-Funktion zuschaltbar. Stand-by-Verlust nur 0,3 - 0,5 Watt. Montage zum Beispiel in Zwischendecken und Leuchten. 252mm lang, 46mm breit und 31mm hoch. Mit Kabel-Zugentlastung. Die eingestellte Helligkeitsstufe bleibt beim Ausschalten gespeichert (Memory). Bei einem Stromausfall werden die Schaltstellung und die Helligkeitsstufe gespeichert und wird gegebenenfalls bei Wiederkehr der Versorgungsspannung eingeschaltet. Automatische elektronische Überlastsicherung und Übertemperatur-Abschaltung. Es können verschlüsselte Sensoren eingelernt werden. Bidirektionaler Funk und/oder eine Repeater-Funktion kann eingeschaltet werden. Jede Zustandsänderung sowie eingegangene Zentralsteuer-Telegramme werden dann mit einem Funk-Telegramm bestätigt. Dieses Funk-Telegramm kann in andere Aktoren und Controller eingelernt werden. Im Controller wird außerdem der aktuelle Dimmwert in % angezeigt. Der obere Drehschalter wird nur für das Einlernen benötigt. Mit dem mittleren %Lampe-Drehschalter kann die Mindesthelligkeit (voll abgedimmt) eingestellt werden. Mit dem unteren dim-speed-Drehschalter kann die Dimmgeschwindigkeit eingestellt werden. Die Taster können entweder als Richtungstaster oder als Universaltaster eingelernt werden: Als Richtungstaster ist dann auf einer Seite einschalten und aufdimmen sowie auf der anderen Seite ausschalten und abdimmen. Ein Doppelklicken auf der Einschaltseite löst das automatische Aufdimmen bis zur vollen Helligkeit mit dim-speed-Geschwindigkeit aus. Ein Doppelklick auf der Ausschaltseite löst die Schlummerschaltung aus. Als Universaltaster erfolgt die Richtungsumkehr durch kurzes Loslassen des Tasters. Funk-Bewegungs-Helligkeitssensoren FBH können als Master oder Slave eingelernt werden. Funk-Helligkeitssensoren FAH können zum Ausschalten abhängig von der Helligkeit oder als Dämmerungsschalter eingelernt werden. Lichtszenensteuerung, Lichtweckschaltung und Schlummerschaltung gemäß Bedienungsanleitung. Die LED begleitet den Einlernvorgang gemäß Bedienungsanleitung und zeigt im Betrieb Steuerbefehle durch kurzes Aufblinken an.

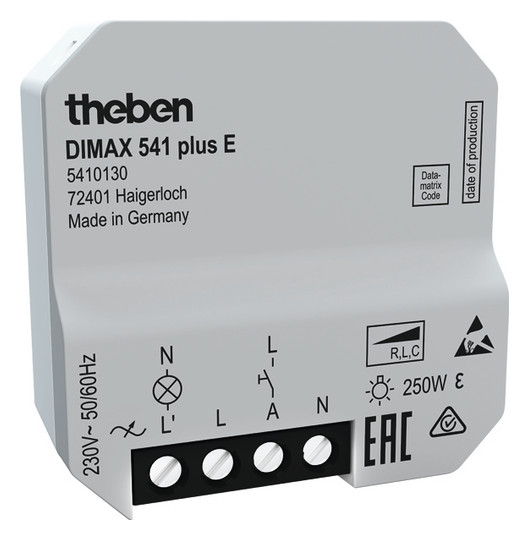

UP-Universaldimmer für R-, L- und C-Lasten mit automatischer Lasterkennung; Bedienung per Taster; Optimierte Einstellungen für LEDs und Glühlampen; Einfache Unterputz-Montage durch besonders kompaktes Gehäuse; Ideal für alle dimmbaren LEDs und Halogenlampen; Memoryfunktion, speichert den zuletzt eingestellte Lichtwert und dimmt beim nächsten Einschalten auf diesen Wert; Komfortable Schlummerfunktion

UP-Universaldimmer für R-, L- und C-Lasten mit automatischer Lasterkennung; Bedienung per Taster, Einstellung durch Poti; Einstellbare Mindesthelligkeit für LEDs; Der Universaldimmer besitzt ein lampenschonendes „sanftes“ Ein- und Auschalten, automatische Erkennung der Lastart, Überhitzungsschutz gegen Überlastung sowie einen Kurzschlussschutz; Optimierte Einstellungen für LEDs und Glühlampen; Einfache Unterputz-Montage durch besonders kompaktes Gehäuse; Ideal für alle dimmbaren LEDs und Halogenlampen; Memoryfunktion, speichert den zuletzt eingestellte Lichtwert und dimmt beim nächsten Einschalten auf diesen Wert; Komfortable Schlummerfunktion
